醫院潔淨室係統工程設計及工程範圍範圍

醫院潔淨室係統工程設計及工程範圍範圍

醫院潔淨室分為(wei) 三個(ge) 級別:Ⅰ級潔淨室、Ⅱ級室、Ⅲ級潔淨室係統；醫院工程範圍須涵蓋設計圖紙、工程預算報價(jia) 單中所列各項工程之計算,規劃設計,采購,設備材料供應,施工安裝,測試檢驗等服務工作。
1、潔淨室係統工程範圍:

(1) 內(nei) 裝工程

(2) 空調過濾工程

(3) 空調電氣工程

(4) 更衣室附屬設備

(5) 排氣係統工程

3.潔淨室係統概述

3.1本潔淨室工程範圍,其麵積與(yu) 室內(nei) 條件要求如下：

區域名稱：潔淨室等級

溫度(度C)

相對濕度(%RH)

麵積(M2)

照度(LUX)

一更衣室
CL-1000K(0.5um)24以下→70以下→300

二更衣室
CL-100K(0.5um)24以下→70以下→300

排藥間
CL-1000K(0.5um)24以下→70以下→500

二級庫房
CL-100K(0.5um)
24以下→70以下→500

配藥間
CL-100K(0.5um)24以下→70以下500
3.2潔淨室之設計條件如下
外氣設計條件
季節→外氣幹球溫度→外氣濕球溫度→夏季→35度C →28.7度C→冬季→5度C→50%RH

室內(nei) 設計及操作條件
(1) 室內(nei) 顯熱、潛熱、外氣補給、循環風量等負載與(yu) 能力需求，加以計算，潔淨室室內(nei) 溫、濕度達到上表之要求。

(2) CLASS 100K 換氣次數取 20次/HR

(3) CLASS 10K 換氣次數取 30次/HR

(4) 室內(nei) 正壓符合下列條件
潔淨室等級區對鄰近室內(nei) 非潔淨室區保持1.25mmAq正壓，異級潔淨室之間，潔?區對次潔淨區保持0.5mmAq水柱正壓。

4 潔淨室工程內(nei) 容說明
4.1承包商須提供並完成所有包含潔淨室之施工送審圖說文件,製造,供料,運輸,按裝,施工,建造,測試 ,試車,係統保證,並提供完成本工程所需一切人工,材料,機具,測試儀(yi) 器,設備,運輸,檢驗測試等。
4.2內(nei) 裝材料規劃
(1) 天花板工程
一樓區域為(wei) 金屬庫板，厚度為(wei) 50mm內(nei) 夾聚本乙烯，雙麵為(wei) 0.5mmt之烤漆鋼板，具隔音、隔熱之功能，不產(chan) 塵、不積塵、易清潔。板與(yu) 板間之縫隙用中性矽膠氣密，天花高度為(wei) 2.6m。

(2) 隔間工程
金屬庫板隔間，材質為(wei) 50mmt之金屬板，內(nei) 夾聚本乙烯，雙麵為(wei) 0.5mmt之烤漆鋼板，具隔音、隔熱之功能，不產(chan) 塵、不積塵、易清潔。板與(yu) 板間之縫隙用中性矽膠氣。根據安全之
A/S為(wei) 冷軋鋼板，電子互鎖，PLC控製，吹淋風速為(wei) 20M/S以上。

5．空調工程
1 .空調設備包含

A. 5P天花式空調機二台

B. 5P天花式空調機二台

C. FFU過濾器 11台。

D. 2500CMH，新風櫃一台

E. 1000CMH，排風機一台

2. 風管係統?材質為(wei) 鍍鋅鋼板。

4.5 電氣工程

1. 潔淨室設施的動力電源開關(guan) 箱及其配電(不含一次側(ce) 電源)。

2. 潔淨室專(zhuan) 用40w x 2吸頂式無塵燈具。

3. 甲方設備之配電不含於(yu) 本工程內(nei) 。

4.完工時提送文件

(1) 驗收測試記錄表

(2) 完工證明書(shu)

(3) 竣工圖

(4) 操作說明書(shu)

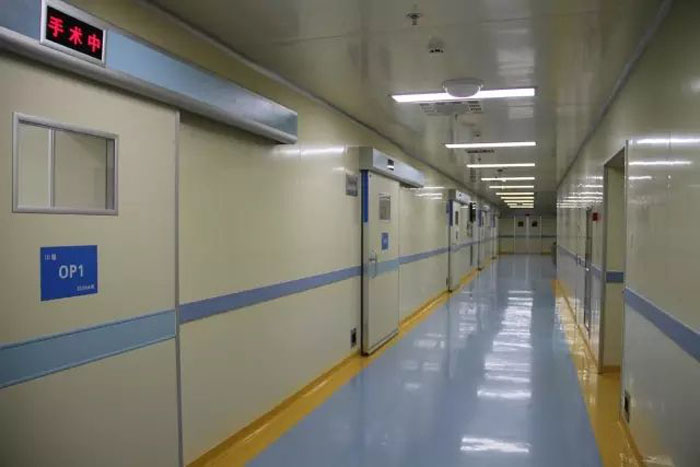

(5) 設備維修保養(yang) 手冊(ce) 之提供。醫院手術室布置綜合其優(you) 點，設計出合理的淨化手術室綜合布置圖，將能滿足醫生、護士對手術的要求，同時滿足淨化氣流組織的合理性，使之成為(wei) 二十一世紀現代化完美手術室。化淨送風天花、化淨高效送風口選用日本化淨高效過濾器、不鏽鋼框架、送風麵同時帶有照明係統，整個(ge) 照明亮度在500LX－1500LX之間。提供無影燈。吊塔安裝架也可配套供貨安裝。
