無塵車間潔淨氣流組織特點及設計要求
無塵車間潔淨氣流組織特點及設計要求
無塵車間的氣流組織不同於(yu) 一般空調房間,其首要目的是供給足量的清潔空氣,替換、稀釋室內(nei) 所產(chan) 生的汙染物質,使室內(nei) 潔淨度保持在允許值以下。
潔淨空氣流的特點:
對潔淨空氣流組織的一般要求如下:
1、送入的潔淨氣流能盡快均勻分布或擴散到整個(ge) 潔淨區,以衝(chong) 淡室內(nei) 汙染源散發的塵和菌對空氣的汙染,維持生產(chan) 環境所要求的潔淨度。
2、能快捷地把汙染源散發到無塵車間的塵和菌從(cong) 室內(nei) 排走,避免或減少渦流和死角,縮短塵、菌在室內(nei) 滯留時間,以減小與(yu) 產(chan) 品接觸的幾率。
3、兼顧室內(nei) 溫、濕度均勻性等空調送風的要求及工作人員的舒適要求。
由於(yu) 與(yu) 一般空調房間的主要任務不同,所以氣流組織的方案也必然有所差異。對於(yu) 舒適性空調房間和普通溫、濕度精度的生產(chan) 車間,考慮其空調氣流組織方案的基點是采用盡可能大的送風溫差,以便減小送風量,使係統設備、管道都更小,初投資和運行費用更低。所以通常夏季采用機器露點送風。
因為(wei) 送入空氣與(yu) 室溫溫差大,為(wei) 避免室內(nei) 生活區、工作區溫度不均勻或有吹冷風、吹熱風的不舒適感,所以無論是采用側(ce) 送風口或是頂送散流器,都要求其出風有較強的紊流係數,具有一定的引射能力,以利於(yu) 吸收了室內(nei) 熱濕負荷的空氣被卷吸及摻混到送風氣流中,使送風氣流的溫、濕度盡快地接近於(yu) 室內(nei) 設計溫、濕度。
當送風氣流以回流的狀態進入生活區、工作區時,其溫、濕度從(cong) 工藝要求來看,已進入控製精度範圍;從(cong) 人的感受來說也是柔和和可接受的。普通空調房間側(ce) 送側(ce) 回、送風形成貼附射流就是空調房間典型的氣流組織方案。
空調房間氣流組織的特點是除了普通存在送風卷吸麵上升的氣流外,還有很多的渦流。這種上升氣流與(yu) 塵、菌受重力作用向下運動的方向相逆,塵、菌將隨氣流揚起,一些顆粒較大的塵粒將明顯滯後於(yu) 氣流,在室內(nei) 滯留時間將更長。渦流也助長了塵、菌在室內(nei) 的回旋,而不是快捷地隨氣流從(cong) 室內(nei) 離去。這都是與(yu) 潔淨空氣流組織的原則不同所致。
無塵車間的氣流流型:
無塵車間的氣流組織或氣流形態主要分為(wei) 兩(liang) 類。一類是非單向流,以往稱之為(wei) 常規流型或亂(luan) 流流型;另一類是單向流,以往習(xi) 慣稱之為(wei) 層流流型。
往往無塵車間內(nei) 不同區域有不同的潔淨度要求,因此常常將前兩(liang) 類流型組合在一起。要求高的部位采用單向流,室內(nei) 其他地方采用非單向流。這種氣流組織方式,稱為(wei) 混合流型。例如常風的灌封車間內(nei) 僅(jin) 在灌封部位上方設置所謂潔淨罩,向下方送出單向氣流。而車間大部分仍采用上送下回的非單向流送回風方式。
此外還有一種較為(wei) 特殊的氣流組織形式,稱之矢流或輻射流,也有稱其為(wei) 斜流流型。它應屬於(yu) 非單向流,但又有比較接近於(yu) 水平單向流的效果,而又遠較單向流在構造上簡單。特別是在美國的藥廠采用較普遍。
非單向流適用於(yu) 藥廠的大部分無塵車間。其送、回風氣流組織形式以頂送、側(ce) 下回為(wei) 典型。盡管頂送高效過濾器風口帶有孔板散流器,有助於(yu) 送風車間的潔淨氣流的擴散,但在高效過濾器風口的正下方,處於(yu) 所謂送風主流區的中央,它的潔淨度一般明顯高於(yu) 周圍。而周圍區域是送風進入室內(nei) 後,不斷卷吸入室內(nei) 的汙染空氣、氣流截麵不斷擴大所覆蓋的部分,至於(yu) 在相鄰高效送風口之間或房間四角等送風氣流未能覆蓋部位的潔淨度更會(hui) 差些。

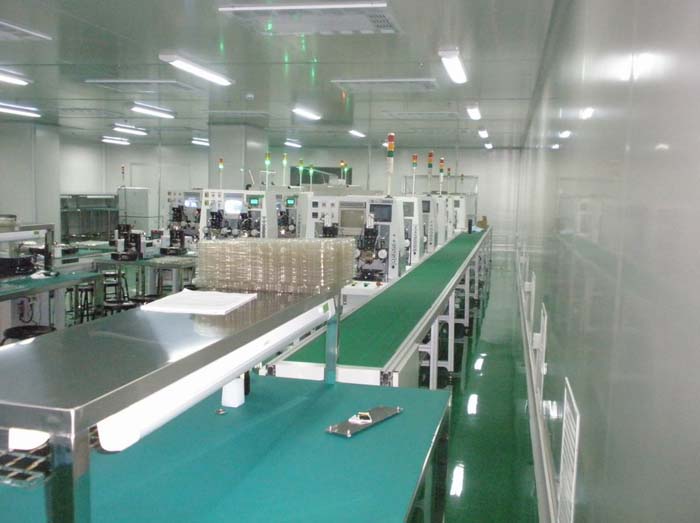

無塵車間設計要求:
車間工程麵積約120m2,僅(jin) 地麵施工及風淋室、洗手台、滅菌傳(chuan) 遞箱等設備安裝; 2、車間工程麵積共266m2其中約103m2,為(wei) 普通換氣及裝修區域; 76m2為(wei) 普通換氣區域, 86.5m2僅(jin) 吊頂裝修區域,淨化等級:10萬(wan) 級。
1、潔淨區牆體(ti) 采用岩棉彩鋼板,整板厚度50mm, 麵壁鋼板厚度0.426mm,隔斷高度詳見平麵圖示。
2、潔淨區天花采用中空玻鎂岩彩鋼板,整板厚度50mm, 麵壁鋼板厚度0.426mm,吊頂高度2.6m/3.5m/4m/5.5m。
3、潔淨車間采用PVC地板。
4、風淋室采用手動門;風淋室具有自動感應噴淋頭、風淋時間設定功能;風淋室、貨淋室內(nei) 膽噴嘴采用不鏽鋼板,外部麵板采用烤漆鋼板。
5、車間門采用岩棉彩鋼板製作安裝,裝修裝飾均采用鋁型材固定安裝,有視窗的采用5cm普通白玻。所有門門鎖均采用球頭鎖。
6、無塵車間內(nei) ,隔斷之間 、隔斷與(yu) 地麵之間陰角安裝槽式鋁型材,以達防塵和美觀要求;門口斷開處應采用堵頭收口;隔斷之間陽角處均安裝陽圓弧鋁型材,圓弧交匯處采用過渡圓弧鋁合型材進行連接。
