稱量罩|負壓稱量室

稱量罩也稱為(wei) 稱量室或者負壓稱量罩,負壓稱量罩內(nei) 空氣經初效過濾器、中效過濾器,由離心風機壓入靜壓箱,在經高效過濾器後從(cong) 氣流擴散送風單元出風麵吹出,潔淨空氣以均勻的斷麵風速流經工作區,從(cong) 而形成高潔淨的工作環境。負壓稱量罩內(nei) 空氣經初效過濾器中效過濾器,由離心風機壓入靜壓箱,在經高效過濾器後從(cong) 氣流擴散送風單元出風麵吹出,潔淨空氣以均勻的斷麵風速流經工作區,從(cong) 而形成高潔淨的工作環境。中心稱量罩的操作區域維持在負壓狀態,排出10%的循環空氣。

稱量操作區域由百級垂直層流ISO 5(NF,EN,ISO14644-1)保護,按照FDA和歐盟GMP以及國內(nei) GMP的要求進行設計。

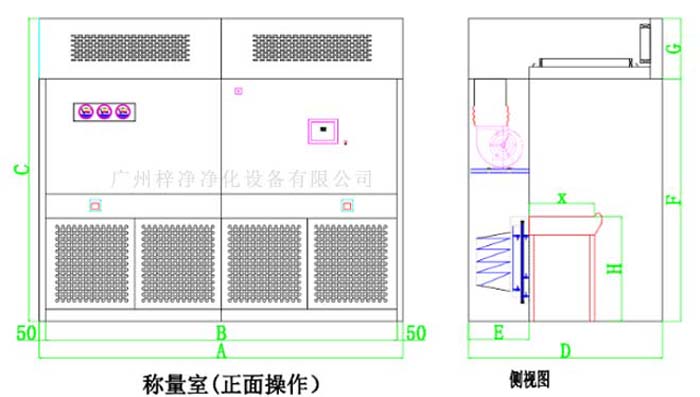

負壓稱量室結構圖由初效、中效、高效、風機等部件組成稱量罩|負壓稱量室產(chan) 品介紹:
負壓稱量室(罩)是一種用於(yu) 製藥、微生物研究和科學實驗等場所專(zhuan) 用的局部淨化設備,它提供一種垂直單向氣流。部分潔淨室潔淨空氣在工作區循環,部分排出至附近區域,使工作區產(chan) 生負壓。在設備中進行粉塵、試劑稱量、分裝,可以控製粉塵、試劑外溢、上揚,防止粉塵、試劑對人體(ti) 的吸入危害,還可避免粉塵、試劑的交叉汙染,保護外界環境及室內(nei) 人員的安全。

稱量罩稱量罩工作原理:
稱量室內(nei) 空氣經初效過濾器、中效過濾器,由離心風機壓入靜壓箱,在經高效過濾器後從(cong) 氣流擴散送風單元出風麵吹出,潔淨空氣以均勻的斷麵風速流經工作區,從(cong) 而形成高潔淨的工作環境。中心稱量罩的操作區域維持在負壓狀態,排出10%的循環空氣。中心稱量小室的空氣經過三級過濾係統(高效過濾器除去99.99%的顆粒≥0.3μm以上的所有灰塵)進行自循環,設計符合藥廠GMP要求。

設備采用垂直單向流的氣流形式,回風先通過初效過濾器進行預過濾,將氣流中的大顆粒粉塵粒子處理掉。經過預處理後的空氣,再經過中效過濾器進行二次過濾,以起到充分保護高效過濾器的作用。在離心風機提供的壓力下,通過高效過濾器,使之達到潔淨要求。操作區與(yu) 外部環境的形成相對負壓,從(cong) 而保證此區域內(nei) 的粉塵不會(hui) 擴散至室外,起到保護外部環境的作用。

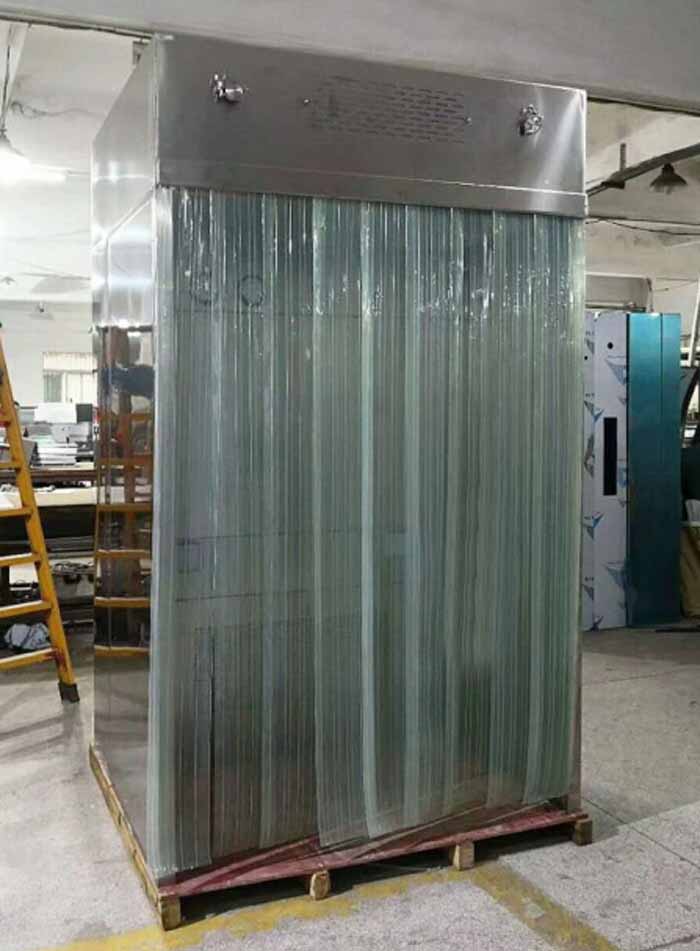

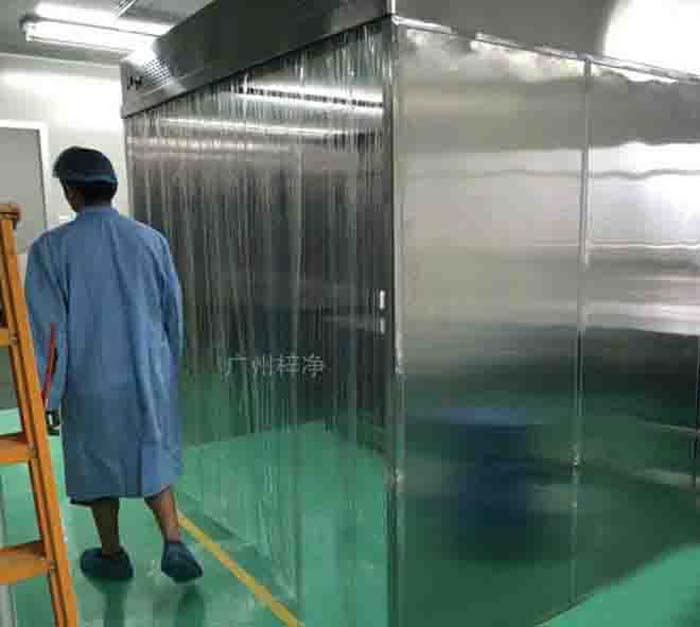

稱量罩安裝實拍圖稱量罩用途:
可在稱量罩設備中進行粉塵、試劑稱量、分裝,可以控製粉塵、試劑外溢、上揚,防止粉塵、試劑對人體(ti) 的吸入危害,還避免粉塵、試劑的交叉汙染,保護外界環境及室內(nei) 人員的安全。

稱量罩結構:
稱量罩采用304不鏽鋼,工作區域牆板選用不鏽鋼304(1.2mm厚,油拉絲(si) 短絲(si) ,牆板內(nei) 部圓弧角連接,無死角,保證工作區域的密封性和整潔美觀。

負壓稱量罩采用模塊式設計,現場組裝拆卸方便。由初中效+風機箱高效過濾器+均流膜組成。

稱量罩由工作區、回風箱體(ti) 、風機箱體(ti) 、出風箱體(ti) 及外箱體(ti) 幾大部分組裝而成。控製麵板位於(yu) 設備內(nei) 部工作區正麵,控製麵板采用西門子觸摸屏變頻器控製係統,可以控製風機起停,調節風機頻率,調整工作區需要的風速(當設備安裝使用後,需由專(zhuan) 門人員調節頻率)。

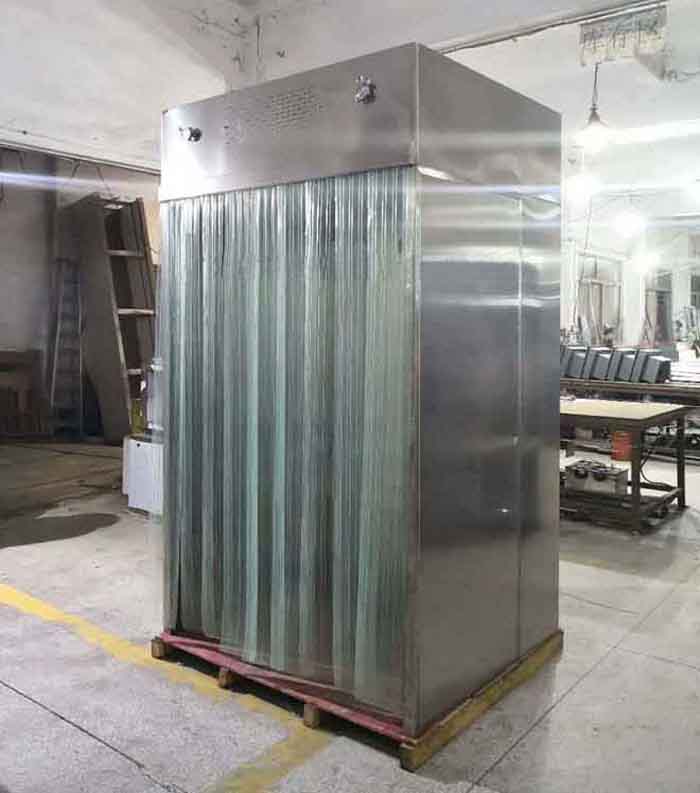

負壓稱量罩正麵圖片並顯示初效過濾器,中效過濾器,高效過濾器,均流膜的壓差,風速和溫濕度,另外配置塵埃粒子監測係統,實時監測動態潔淨度,起到潔淨度參照作用,同時還對風速和壓差,潔淨度等異常報警。壓差表是用來測量過濾器不同時期的壓力,為(wei) 稱量罩提供持久的性能指示。初效根據使用情況需定期清洗。在回風夾道裝有四個(ge) 壓差傳(chuan) 感器,對應專(zhuan) 門的均流膜,初,中,高效過濾器的阻力,並在觸摸屏內(nei) 顯示出來。當過濾器壓差超出範圍時,在觸摸屏上有顯示報警,同時在自控箱箱上有聲音報警。

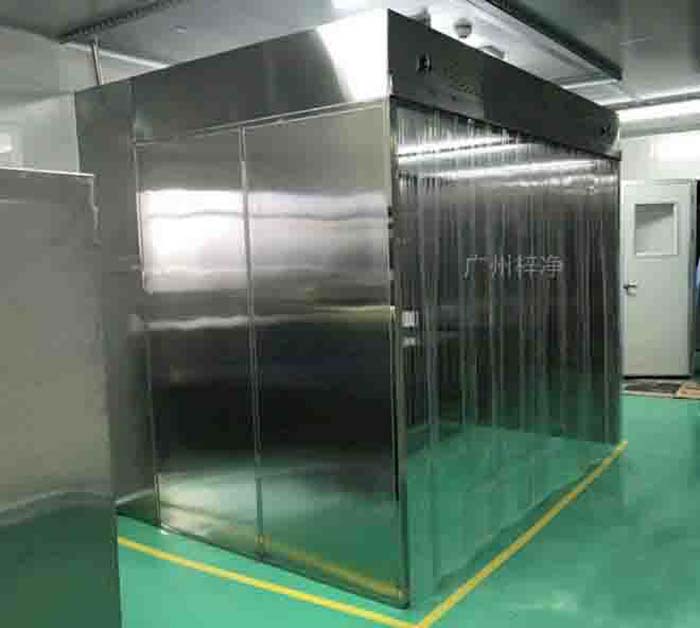

負壓稱量罩側(ce) 麵圖片此型號稱量室采用袋進袋出更換G4初效及F8板式中效的結構,操作區正麵回風,人員站立區正立麵作為(wei) 人機界麵或按鈕的安裝麵。本設備由工作區、回風箱體(ti) 、風機箱體(ti) 、出風箱體(ti) 及外箱體(ti) 幾大部分拚裝而成。控製麵板位於(yu) 設備內(nei) 部工作區正麵,控製麵板采用輕觸型LED控製麵板,可以控製風機起停,調節風機工況,調整工作區需要的風速(當設備安裝使用後,需由專(zhuan) 門人員調節工況)。在其旁有壓差計,測試過濾器的阻力在送風箱體(ti) 的內(nei) 部還有排風調節板,可以調節設備的排風量在合理的範圍內(nei) (設備安裝就位後,由專(zhuan) 業(ye) 人員設試,請勿擅自調整)。

稱量罩/稱量室可選功能:
配電櫃單獨設置;

液晶屏/觸摸屏控製;

具有低風速報警,超壓差、超溫濕度報警功能;

配USB接口,數據可導出打印;

增加溫濕度調節功能,調節溫濕度;

配塵埃粒子、浮遊菌檢測功能;

采用PLC控製係統,風速自動恒定,具有風速、

壓差、溫濕度顯示;

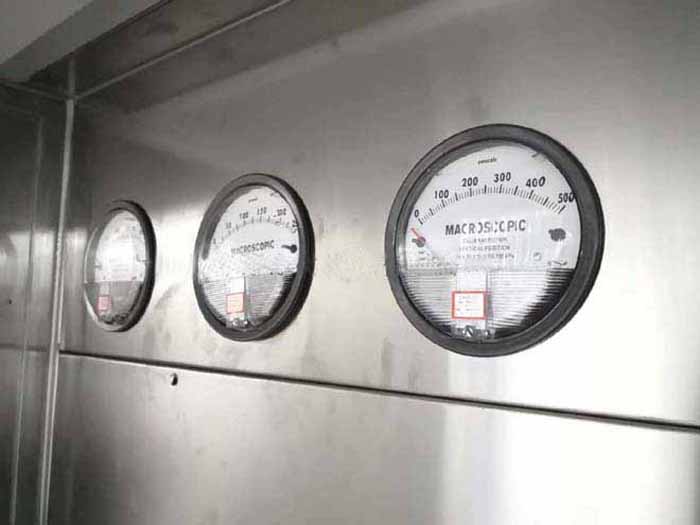

負壓稱量罩壓差表稱量罩/稱量室產(chan) 品參數:

型號:GZZJ-CS1200

外型尺寸(mm):W1300xL1500xH2450

內(nei) 部尺寸(mm):W1200xL1000xH1950

外箱材質:SUS304不鏽鋼板

高效過濾器:鋁框液槽高效過濾器H14級

淨化等級:CLASS 100@0.5UM

控製方式:手動開關(guan) 控製/觸摸屏全自動控製

額定風速:0.36-0.51M/S(GMP標準)

稱量罩/稱量室保護對象:
保護藥品

保護操作人員

保護環境

注:可根據客戶要求製作非標產(chan) 品。
可選配件: 1、風速傳(chuan) 感器 2、壓差傳(chuan) 感器 3、變頻器 4、觸摸屏 5、PLC控製 6、高分子均流膜
